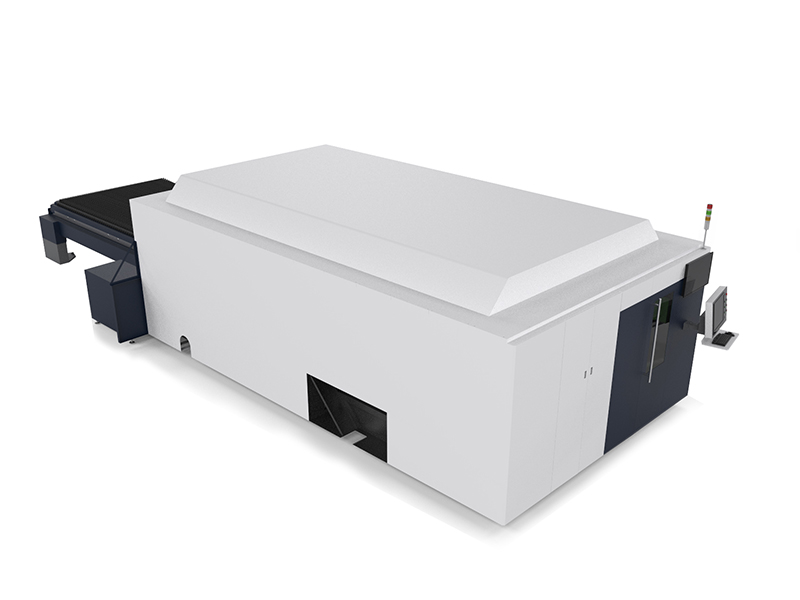

serat laser raycus daya cnc serat laser mesin pemotong 6kw desain yang kompak



mesin pemotong laser kompak
Deskripsi Produk Terperinci


Nomor model:ECO-FIBER-1530-6KW ACCURLJarak kerja:1500x3000mm
Jenis Laser:USA Raycus Fiber YLS-6KwTransmisi:Rak dan Rak YYC Taiwan
Kepala laser:Swiss Raytools Mengikuti OtomatisSistem Table-driven:Sistem Servo Motor & Mengemudi Yaskawa Jepang
Total Konsumsi Daya:Perangkat Lunak Pemotongan Laser Profesional Laser AccurlKata kunci:Laser Cutting Machine In Metal

6KW Laser Cutting Machine in 16 mm Aluminyum Alloys metal with Raycus Fiber Laser Power

perkenalan produk


Laser Serat ACCURL menghadirkan solusi hemat biaya, perawatan rendah, biaya pengoperasian rendah, dan ramah lingkungan untuk organisasi Anda. Mesin laser serat kami memberikan pemotongan dan toleransi berkualitas dengan kehilangan produktivitas minimal di antara pekerjaan, setara dengan pengembalian investasi yang lebih tinggi.

• Diproduksi oleh orang-orang yang menggunakan mesin mereka sendiri

• Sinar laser yang ditransmisikan melalui kabel serat optik alih-alih dengan cermin dan tabung saluran yang mengakibatkan hilangnya daya yang dapat diabaikan.

• Sumber cahaya laser memiliki harapan hidup lebih dari tiga kali lipat dari laser CO2 yang setara.

• Kecepatan pemotongan yang lebih tinggi memungkinkan

• Tabel yang dapat dipertukarkan ganda memungkinkan pemuatan dan pembongkaran yang lebih cepat, mengurangi waktu henti

• Panjang gelombang laser adalah sepersepuluh dari laser CO2

• Pengurangan dalam memotong variabel atau pengetahuan suku

• Fiber Laser sangat efisien, sama dengan konsumsi daya yang sangat rendah

• Biaya operasi yang rendah, mengurangi biaya energi, tidak ada gas laser yang diperlukan untuk menghasilkan sinar

• Fleksibilitas pemotongan tinggi (Baja, Baja Tahan Karat, Kuningan, Tembaga, Titanium, Aluminium, dan lainnya)

• Sangat sedikit bahan habis pakai

PERALATAN STANDAR


• Bingkai mesin laser yang bebas stres

• Sistem palet ganda ganti otomatis

• Sumber cahaya

• Pendingin

• Sistem CAD / CAM Radan atau Lantek

• Sistem Rack & Pinion Drive Presisi (Buatan Jerman)

• 3 lensa pelindung lebih rendah

• 5 Nozel, masing-masing dari Berikut: (1.0mm, 1.2mm, 1.5mm, 2.0mm, 2.5mm, 3.0mm)

• 3 Adaptor Nozzle Keramik

• Sistem nozzle yang dikalibrasi otomatis

• Lensa dengan Panjang Fokus 5,9 ”

• Sistem Pengumpulan Terak Cerdas / Konveyor Chip

• Sistem Transmisi Serat Balok (Kabel Serat)

• Beroperasi dengan gas N2 dan O2 (pemotongan)

• Sistem Perataan Posisi Rumah

• Selektor Gas Bantu

• Fungsi Gas Tekanan Tambahan NC

• Peringatan Refleksi Otomatis

• Lampu Kerja

• Lampu Indikator Peringatan

• Perangkat Pembersih Lensa

• Alat Penghapusan dan Penyesuaian

• Pelat Tanah

• Manual Pengguna dalam bahasa Inggris

PERALATAN OPSIONAL

• Drive Linier

• Unit Pengumpul Debu

• Kacamata Operator Tambahan

• Lensa dengan 7,874 ”Panjang Fokus

• Sistem pemuatan & pembongkaran lembar

• Sistem Otomasi & Penyimpanan

• Pengganti Nozzle Otomatis

• Ukuran tabel khusus

• Sumber cahaya laser laser hingga 6 kW

• Penghalang pengaman ringan

• AC untuk panel listrik

• Metalix, Almacam dll. Perangkat lunak CAD / CAM

• Sensor LCM (monitor potong laser) untuk deteksi lubang dan kontrol potong

KEPALA CUTTING


• Sinar laser dikirim ke kepala pemotongan dengan kabel serat optik.

• Kabel serat optik dipasang pada input cutting head.

• Laser dikirim ke unit fokus setelah disejajarkan di kolimator.

• Sinar laser diatur ke fokus yang diinginkan menggunakan lensa di unit fokus.

• Kaca pelindung melindungi lensa dari partikel yang disebabkan oleh operasi pemotongan.

• Sisipan sensor adalah bagian dari sistem kontrol ketinggian dan membantu menyesuaikan jarak antara material dan kepala pemotong.

• Kontrol ketinggian diperiksa dengan sensor yang paling tepat di pasar. Ini membantu menghasilkan potongan yang lebih baik.

• Fungsi utama keramik adalah untuk melindungi kepala pemotongan.

• Nosel digunakan untuk mengontrol gas bantuan. Ini juga merupakan bagian dari sistem kontrol kapasitif.

Konfigurasi Mesin potong laser


Platform mekanis: penutup, rel, alas, terdiri dari bingkai reflektif dan bagian mekanis lainnya;

Drivetrain: empat seimbang dengan tiga panduan linier presisi tinggi yang diimpor, tiga sekrup bola presisi tinggi, sabuk, tiga motor stepper dan beberapa gigi;

Sistem bantu: Ada pompa air pendingin yang bersirkulasi, kompresor bertiup, kipas knalpot asap;

Sistem optik: tabung laser, catu daya laser, tiga cermin refleksi logam dan komponen kepala fokus.

Keuntungan


1) Kualitas balok sangat baik: Diameter fokus lebih kecil dan efisiensi kerja tinggi, kualitas tinggi.

2) Kecepatan potong tinggi: Kecepatan potong lebih dari 20m / menit

3) Stabil berjalan: Mengadopsi laser serat impor dunia, kinerja stabil, bagian-bagian utama dapat mencapai 100.000 jam;

4) efisiensi tinggi untuk konversi fotolistrik: bandingkan dengan CO2 mesin pemotong laser, serat optik potong laser memiliki tiga kali efisiensi konversi fotolistrik

5) Biaya rendah & Biaya sewa rendah: Hemat energi dan lindungi lingkungan. Tingkat konversi fotolistrik hingga 25-30%. Konsumsi daya listrik yang rendah, hanya sekitar 20% -30% dari mesin pemotong laser CO2 tradisional. Transmisi jalur serat tidak perlu mencerminkan lensa, menghemat biaya perawatan;

6) Pengoperasian yang mudah: transmisi saluran serat, tidak ada penyesuaian jalur optik;

7) Efek optik super fleksibel: Desain ringkas, persyaratan manufaktur mudah fleksibel.

Parameter teknis


ModelECO-FIBER 3015 / 6KW
Unit Kontrol CNCFAGOR 8060 Sistem CNC
Sumbu X (Rack & Pinion)3000 mm
Sumbu Y (Rack & Pinion)1500 mm
Sumbu Z (Sekrup Bola)100 mm


Kapasitas pemotongan maksimum

stee ringan32 mm
Besi tahan karat16 mm
Aluminyum16 mm
Dimensi benda kerja1525 x 3050 mm
Traverse cepat (sumbu X dan Y)105 m / mnt
Percepatan2.5G (25m / s2)
Kecepatan vektor148 m / mnt
Akurasi posisi absolut± 0,08 mm
Repeatability (sumbu X dan Y)± 0,03 mm
Maks. Kapasitas beban2450 kg
Sistem CNC Kinerja TinggiFAGOR 8060 dari Spain Brand
Kekuatan laserIPG YLS-6 kW dari Jerman
Motor / drive Servo Kinerja TinggiFAGOR dari Spanyol Brand
Kepala Pemotongan LaserPRECITEC dari Jerman
MotoreducerSTOBER dari Jerman
